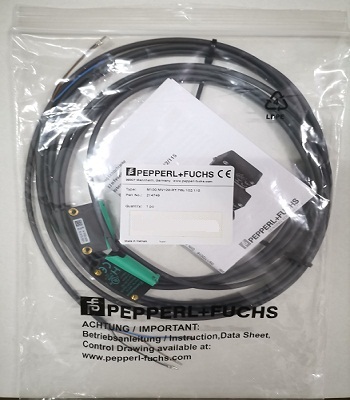

電渦流位移傳感器與其它傳感器的性能比較

1、電渦流位移傳感器與激光位移傳感器比較：電渦流位移傳感器的優點,能適應粉塵環境，甚至被測體與傳感器之間被非導體遮擋依然能進行測量，相應頻率高，能達到幾兆赫茲。特殊種類能適應零下2百多度的低溫，或4、5百的高溫。激光位移傳感器的優點，能適應強磁場環境，測量范圍較大最遠能測上千米。

2、電渦流位移傳感器與直線位移傳感器比較：直線位移傳感器一般是接觸式的，可測位移也可測外周長等。接觸式容易磨損，使用時間長后精度會降低。電渦流位移傳感器都是非接觸式的，不會造成磨損。

測量傳感器，被測體對電渦流傳感器特性的影響

1、被測體材料對傳感器的影響傳感器特性與被測體的電導率б、磁導率ξ有關，當被測體為導磁材料（如普通鋼、結構鋼等）時，由于渦流效應和磁效應同時存在，磁效應反作用于渦流效應，使得渦流效應減弱，即傳感器的靈敏度降低。而當被測體為弱導磁材料（如銅，鋁，合金鋼等）時，由于磁效應弱，相對來說渦流效應要強，因此傳感器感應靈敏度要高。

2、被測體表面平整度對傳感器的影響不規則的被測體表面，會給實際的測量帶來附加誤差，因此對被測體表面應該平整光滑，不應存在凸起、洞眼、刻痕、凹槽等缺陷。一般要求，對于振動測量的被測表面粗糙度要求在0.4um～0.8um之間；對于位移測量被測表面粗糙度要求在0.4um～1.6um之間。

3、被測體表面磁效應對傳感器的影響電渦流效應主要集中在被測體表面，如果由于加工過程中形成殘磁效應，以及淬火不均勻、硬度不均勻、金相組織不均勻、結晶結構不均勻等都會影響傳感器特性。在進行振動測量時，如果被測體表面殘磁效應過大，會出現測量波形發生畸變。

4、被測體表面鍍層對傳感器的影響被測體表面的鍍層對傳感器的影響相當于改變了被測體材料，視其鍍層的材質、厚薄，傳感器的靈敏度會略有變化。

5、被測體表面尺寸對傳感器的影響由于探頭線圈產生的磁場范圍是一定的，而被測體表面形成的渦流場也是一定的。這樣就對被測體表面大小有一定要求。通常，當被測體表面為平面時，以正對探頭中心線的點為中心，被測面直徑應大于探頭頭部直徑的1.5倍以上；當被測體為圓軸且探頭中心線與軸心線正交時，一般要求被測軸直徑為探頭頭部直徑的3倍以上，否則傳感器的靈敏度會下降，被測體表面越小，靈敏度下降越多。

實驗測試，當被測體表面大小與探頭頭部直徑相同，其靈敏度會下降到72%左右。被測體的厚度也會影響測量結果。被測體中電渦流場作用的深度由頻率、材料導電率、導磁率決定。因此如果被測體太薄，將會造成電渦流作用不夠，使傳感器靈敏度下降，一般要求厚度大于0.1mm以上的鋼等導磁材料及厚度大于0.05mm以上的銅、鋁等弱導磁材料，則靈敏度不會受其厚度的影響。
