電渦流式傳感器的基本結構

電渦流式傳感器的基本結構主要由線圈和框架組成。根據(jù)線圈在框架上的安置方法,傳感器的結構可分為兩種形式:一種是單獨繞成一只無框架的扁平圓形線圈,由膠水將此線圈粘接于框架的頂部

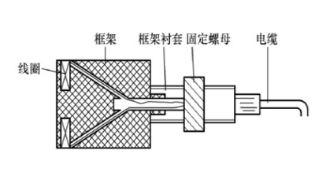

另一種是在框架的接近端面處開條細槽,用導線在槽中繞成只線圈,如圖下圖所示的CzF1型電渦流式傳感器。

電渦流傳感器基本類型

電渦流在金屬導體內的滲透深度與傳感器線圈的激勵信號頻率有關,故電渦流式傳感器可分為高頻反射式和低頻透射式兩類。目前高頻反射式電渦流傳感器應用較廣泛。

電渦流傳感器的應用

渦流式傳感器的特點是結構簡單,易于進行非接觸的連續(xù)測量,靈敏度較高，適用性強①利用位移x作為變換量,可以做成測量位移、厚度、振幅、振擺、轉速等傳感器,也可做成接近開關、計數(shù)器等②利用材料電阻率ρ作為變換量，可以做成測量溫度,材質判別等傳感器；③利用導磁率作為變換量，可以做成測量應力,硬度等傳感器；④利用變換量x、p、μ等的綜臺影響，可以做成探傷裝置
